JY41W銅氧氣專用截止閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

主要性能規格

型號	公稱壓力PN （MPa)	殼體試驗壓力 Ps(MPa)		氣密試驗壓力 Ps(MPa)	適用溫度℃	適用介質
		水	氣
J_Y41W-25T	2.5	3.8	2.5	2.5	常溫	氧氣
J_Y41W-40	4.0	6.0	4.0	4.0

主要尺寸及重量

公稱通徑 DN（mm)	尺寸 mm													重量 Kg
公稱通徑 DN（mm)	L	D	D1	D2	b	f	Z-φd	D2	I	H	D0	H1	L1	重量 Kg
15	130	95	65	45	16	2	4-φ14	82	10	190	100	-	-	5
20	150	105	75	55	16	2	4-φ14	95	13	213	100	-	-	36.5
25	160	115	85	65	16	2	4-φ14	98	15	236	125	-	-	7
32	190	135	100	78	18	2	4-φ18	120	28	312	180	-	-	13.5
40	200	145	110	85	18	3	4-φ18	135	20	328	160	-	-	16
50	230	160	125	100	20	3	4-φ18	160	25	450	320	-	-	32

銅氧氣專用截止閥主要外形尺寸、連接尺寸及重量

公稱壓力 PN（MPa)	公稱通徑 DN（mm)	尺寸 mm										重量 Kg
公稱壓力 PN（MPa)	公稱通徑 DN（mm)	L	D	D1	D2	D0	b	D0	H	H1	Z-φd	重量 Kg
1.6	15	130	95	65	45	-	14	75	110	119	4-φ14	2
	20	150	110	75	55	-	14	75	110	120	4-φ14	3
	25	160	115	85	65	-	14	75	116	126	4-φ14	4
	32	180	135	100	78	-	15	120	143	160	4-φ18	6.1
	40	200	145	110	85	-	16	120	147	168	4-φ18	8.2
	50	230	160	125	100	-	16	160	172	194	4-φ18	11
	65	290	180	145	120	-	18	-	-	-	4-φ18	28
	80	310	195	160	135	-	20	-	-	-	8-φ18	34
	100	350	210	180	155	-	20	-	-	-	8-φ18	43
	125	400	245	210	185	-	22	-	-	-	8-φ18	70
	150	480	280	240	210	-	24	-	-	-	12-φ23	95
2.5	15	130	95	65	45	-	16	-	154	-	4-φ14	5
	20	150	105	75	55	-	16	-	184	-	4-φ14	7
	25	160	115	85	65	-	16	-	188	-	4-φ14	9
	32	180	135	110	75	-	18	-	-	-	4-φ18	13
	40	200	145	120	85	-	18	-	292	-	4-φ18	17
	50	230	160	125	100	-	20	-	-	-	4-φ18	20
	65	290	180	145	120	-	22	-	-	-	8-φ18	25
	80	310	195	160	135	-	22	-	-	-	8-φ18	35
	100	350	230	190	160	-	24	-	-	-	8-φ23	50
	125	400	270	220	188	-	28	-	-	-	8-φ25	75
	150	480	300	250	218	-	30	-	-	-	8-φ25	100
4.0	15	130	95	65	45	40	16	-	-	-	4-φ14	5
	20	150	105	75	55	51	16	-	-	-	4-φ14	7
	25	160	115	85	65	58	16	-	-	-	4-φ14	9
	32	180	135	100	78	66	18	-	-	-	4-φ18	13
	40	200	145	110	85	76	18	-	-	-	4-φ18	17
	50	230	160	125	100	88	20	-	-	-	4-φ18	20
	65	290	180	145	120	110	22	-	-	-	8-φ18	25
	80	310	195	160	135	121	22	-	-	-	8-φ18	35
	100	350	230	190	160	150	24	-	-	-	8-φ23	50
	125	400	270	220	188	176	28	-	-	-	8-φ25	75
	150	480	300	250	218	204	30	-	-	-	8-φ25	100

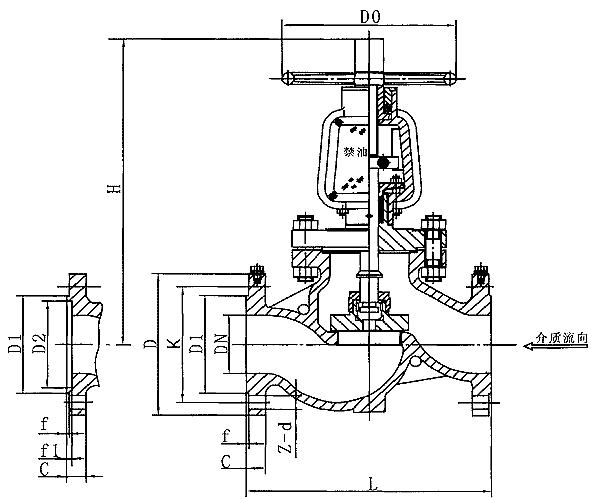

產品結構

溫馨提示：“JY41W銅氧氣專用截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
