ds341x伸縮蝶閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品用途
伸縮蝶閥為法蘭式蝶閥和管道伸縮器兩種功能為一體，即能起到節流作用，又能解決溫差所產生的內力的消除，即起到伸縮作用。該閥可在電力、冶金、石油、化工、煤氣、城市供熱、水電造紙、輕紡、醫藥、食品、供排水、能源、一切非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流使用。可任意位置安裝，不受介質、流向的影響，另作閥門安裝時兩法蘭間距的調節。
　　 1、設計新穎，結構獨特。
　　 2、體積小，重量輕。
　　 3、操作輕便省力，啟閉迅速。
　　 4、密封部位能調節和更換，密封性能可靠，流阻小，節能。

主要技術參數

公稱通徑 DN	50～3000mm	公稱壓力	0.1～4.0Mpa
適用溫度	-50～200	傳動方式	手支、蝸輪、氣動、電動
適用介質	水、蒸氣、酸、堿、油品等

標準規范

制造標準	GB12238-89	尺寸標準	GB/T17241.6-98
結構長度	GB12221-89	檢驗標準	GB/T13927-92

主要零件材料

閥體	閥板	閥座	閥桿	填料
HT200 WCB 1Cr18Ni9Ti	HT200 WCB 1Cr18Ni9Ti	丁腈橡膠乙丙橡膠氟橡膠	45 2Cr13 1Cr18Ni9Ti	柔性石墨

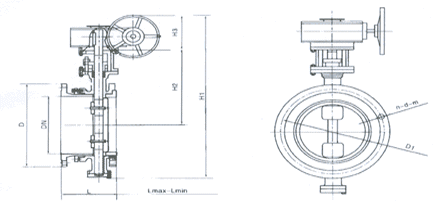

主要外形尺寸與法蘭連接尺寸

規格	D1	D2	D	Lmax	Lmin	H1	H2	Z-ød
100	180	155	215	216	174	110	170	8-ø18
125	210	185	245	232	186	123	185	8-ø18
150	240	210	280	239	194	140	210	8-ø23
200	295	265	335	264	214	170	238	8-ø23
250	350	320	390	296	235	195	270	12-ø23
300	400	368	440	300	250	222	300	12-ø23
350	460	428	500	320	270	252	330	16-ø23
400	515	482	565	332	282	285	368	16-ø25
450	565	532	615	355	305	310	402	20-ø25
500	620	585	670	365	315	337	438	20-ø25
600	725	685	780	420	370	393	490	20-ø30
700	840	800	895	446	396	450	558	24-ø30
800	950	905	1010	476	426	515	625	24-ø34
900	1050	1005	1110	506	456	560	685	28-ø34
1000	1160	1115	1220	516	466	610	750	28-ø34
1200	1380	1325	145	560	510	725	880	32-ø41
1400	1590	1525	1675	590	540	840	987	36-ø48
1600	1820	1750	1915	630	585	960	1158	40-ø54
1800	2020	1950	2115	680	630	1060	1258	44-ø54
2000	2230	2160	2325	730	680	1165	1365	48-ø54
